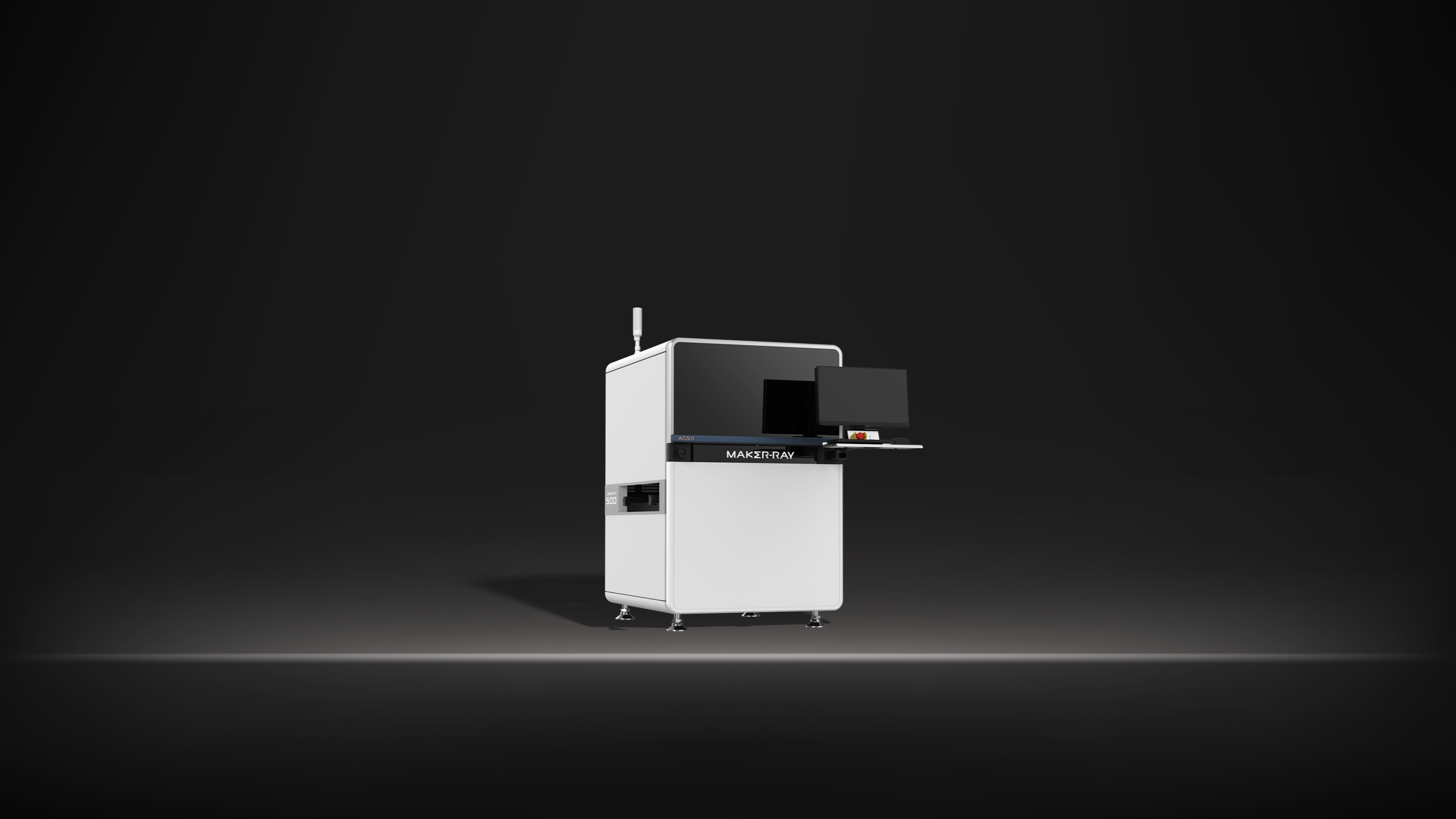

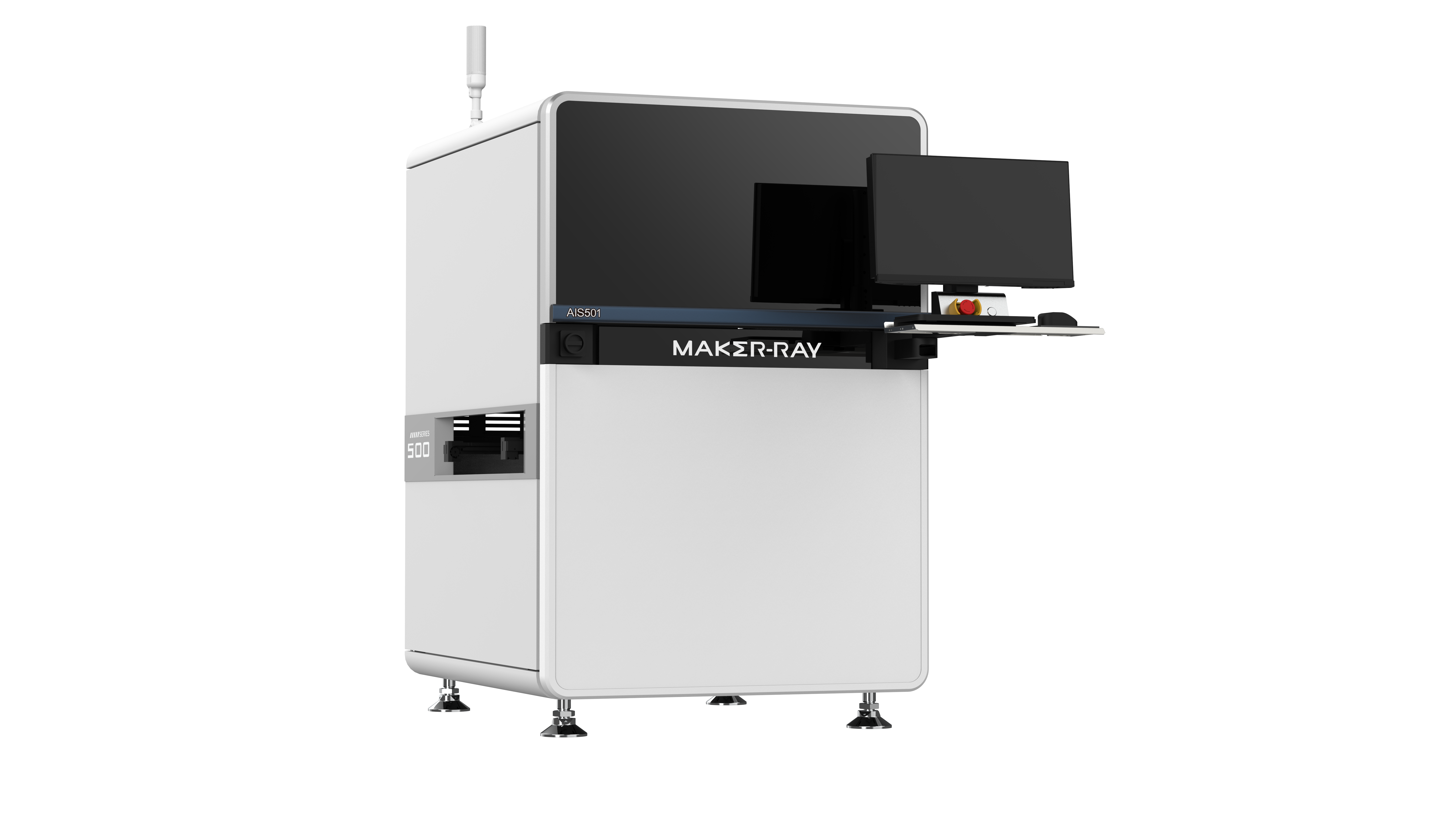

在线PCBA双面光学检测
AIS50X
双面同检，为产品质量保驾护航
多维提取数万特征，不良检出能力强
特研光源与算法，满足特殊器件检测需求
回流焊后、DIP段波峰焊后或包装前终检
多场景应用
多场景应用
特研光源系统，成像效果更优
自主研发多通道光源，兼容器件、贴片、焊点等不同检测项目，有效提高成像画面饱和度和亮度。结合AI智能无缝拼图技术，拍摄拼接更自然。
强大检出能力，复杂项目识别能力强
基于大数据训练的模型，兼容器件偏差、电容歪斜、焊点形态变化、颜色相近、不规则排列器件等复杂情况，检出能力强。
特研CPU插针匹配算法，检出能力强
专用光源提升pin针成像效果，结合CPU插针匹配算法，1分钟即可完成整个CPU插针编程，覆盖多种不良类型检测，支持针尖、与本体的
歪斜、断裂、异物、下陷、变形、缺针的不良检出。
歪斜、断裂、异物、下陷、变形、缺针的不良检出。
检测案例
参数规格
12MP
彩色工业面阵相机
RGB+W四色
积分光源
15um@60*45mm
分辨率&FOV
可测板卡尺寸
皮带&链条款：50*50mm-510*460mm(大板模式支持730*460mm)；
滚轮款：50*50mm-430*460mm(大板模式支持730*460mm)
滚轮款：50*50mm-430*460mm(大板模式支持730*460mm)
相机
上、下相机：12MP彩色面阵高速工业相机
光源
上、下光源：RGB+W四色积分光源
FOV
60mm*45mm
分辨率
15um
速度
0.23sec/FOV
工控主机
CPU：intel i7；显卡：Nvidia GTX1050Ti；
存储：64G DDR4 ，256G SSD+2T机械硬盘；网络：1000M有线网卡
存储：64G DDR4 ，256G SSD+2T机械硬盘；网络：1000M有线网卡
显示器
23.8寸 FHD显示器
操作系统
Ubuntu 18.04 LTS 64bit
通讯方式
标准SMEMA接口
轨道调宽
手动/自动
运动机构
高精度丝杆+伺服电机
机箱尺寸及重量
（L*H*W）1080*1629*1336mm（750mm进板高度，不含三色灯），1000Kg
（L*H*W）1080*1684*1336mm（900mm进板高度，不含三色灯），1200Kg
（L*H*W）1080*1684*1336mm（900mm进板高度，不含三色灯），1200Kg
电源及功率
AC 220V, 额定功率 500W
气源
0.4-0.6Mpa
工作环境
温度：10~45℃，湿度： 30~85%RH
注：以上参数为标准配置，若有特殊需求可评估定制;资料仅供参考,如有变动，以实物为准。
12MP
彩色工业面阵相机
RGB+W四色
积分光源
15um@60*45mm
分辨率&FOV
可测板卡尺寸
皮带&链条款：50*50mm-510*460mm(大板模式支持730*460mm)
滚轮款：50*50mm-430*460mm(大板模式支持730*460mm)
滚轮款：50*50mm-430*460mm(大板模式支持730*460mm)
相机
上、下相机：12MP彩色面阵高速工业相机
光源
上、下光源：RGB+W四色积分光源
FOV
60mm*45mm
分辨率
15um
速度
0.23sec/FOV
工控主机
CPU：intel i7；显卡：Nvidia GTX1050Ti ；
存储：64G DDR4 ，256G SSD+2T机械硬盘；网络：1000M有线网卡
存储：64G DDR4 ，256G SSD+2T机械硬盘；网络：1000M有线网卡
显示器
23.8寸 FHD显示器
操作系统
Ubuntu 18.04 LTS 64bit
通讯方式
标准SMEMA接口
轨道调宽
手动/自动
运动机构
高精度丝杆+伺服电机
机箱尺寸及重量
（L*H*W）1080*1629*1336mm（750mm进板高度，不含三色灯），1000Kg
（L*H*W）1080*1684*1336mm（900mm进板高度，不含三色灯），1200Kg
（L*H*W）1080*1684*1336mm（900mm进板高度，不含三色灯），1200Kg
电源及功率
AC 220V, 额定功率 500W
气源
0.4-0.6Mpa
工作环境
温度：10~45℃，湿度： 30~85%RH
注：以上参数为标准配置，若有特殊需求可评估定制;资料仅供参考,如有变动，以实物为准。
12MP
彩色面阵高速工业相机
RGB+W四色
积分光源
15um@60*45mm
分辨率&FOV
可测板卡尺寸
50*50mm-510*650mm(大板模式支持730*650mm)
注：大板模式下只可左进板或右进板
注：大板模式下只可左进板或右进板
相机
上、下相机：12MP彩色面阵高速工业相机
光源
上、下光源：RGB+W四色积分光源
FOV
60mm*45mm
分辨率
15um
速度
0.23sec/FOV
工控主机
CPU：intel i7；显卡：Nvidia GTX1050Ti；
存储：64G DDR4 ，256G SSD+2T机械硬盘；网络：1000M有线网卡
存储：64G DDR4 ，256G SSD+2T机械硬盘；网络：1000M有线网卡
显示器
23.8寸 FHD显示器
操作系统
Ubuntu 18.04 LTS 64bit
通讯方式
标准SMEMA接口
轨道调宽
手动/自动
运动机构
高精度丝杆+伺服电机
机箱尺寸及重量
（L*H*W）1080*1629*1536mm（750mm进板高度，不含三色灯），1150Kg
（L*H*W）1080*1684*1536mm（900mm进板高度，不含三色灯），1350Kg
（L*H*W）1080*1684*1536mm（900mm进板高度，不含三色灯），1350Kg
电源及功率
AC 220V, 额定功率 500W
气源
0.4-0.6Mpa
工作环境
温度：10~45℃，湿度： 30~85%RH
注：以上参数为标准配置，若有特殊需求可评估定制;资料仅供参考,如有变动，以实物为准。
